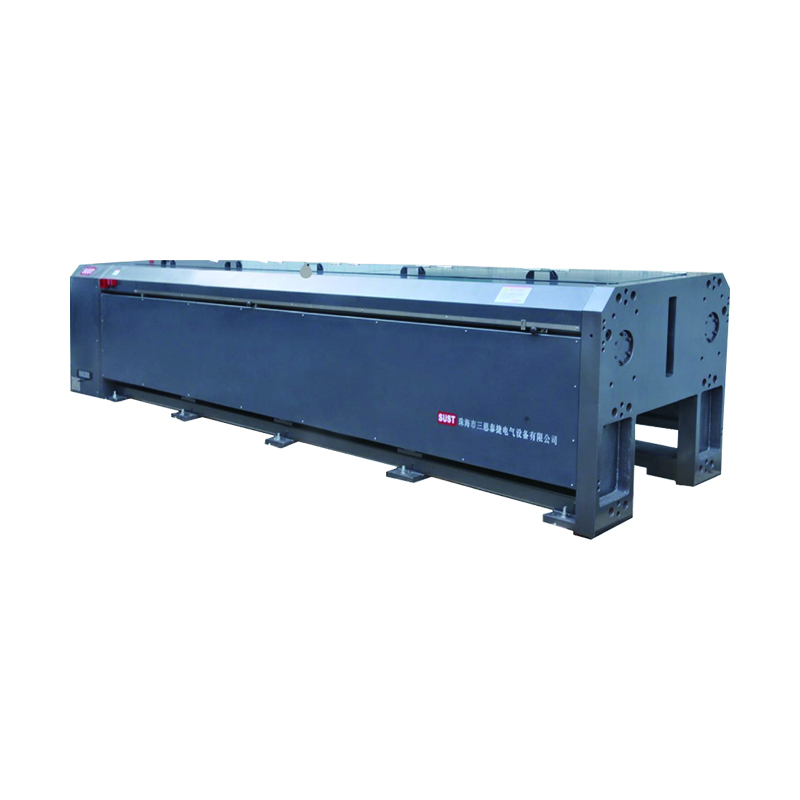

CMT5000WL臥式電子拉力試驗機

用途

大噸位臥式電子拉力試驗機，采用電子萬能試驗機原理，伺服電機驅動，液壓夾持方式，測量與控制精度比普通臥式拉力試驗機高出一倍，試驗精度可滿足GB、ISO、JIS、ASTM、DIN等國際標準和行業標準，可用于對輸送帶、安全帶、錨鏈、鋼絲繩、電纜、纜繩等長、軟試樣進行抗拉強度測試。

規格

100kN、200kN、300kN、600kN

CMT系列

微機控制電子萬能試驗機

主機結構

單(雙)傳感器門式雙空間結構，各項試驗均可在上下空間完成。拉伸和壓縮試驗傳感器受力方向是一致的，避免傳感器雙向受力時造成的精度偏差。

主機外觀

采用鋁合金噴涂工藝，外觀大方。

主機機架

采用高強度光杠固定上橫梁及工作臺面，構成高剛度的框架結構;采用無間隙高精密滾珠絲杠，提高了傳動效率和位移精度。

測力傳感器

采用高穩定性、高精度應變片式力傳感器、高穩定性的精密測量系統保證全程分辨率不變，確保試驗力示值誤差最大不超過±0.5%；可根據不同方式使用多個傳感器，實現多范圍的試驗力測量。

夾具

各種材料的專用夾具、提作方便、夾持可靠。特為液壓拉伸夾具配備可調壓工作站，用戶可根據材料要求手動調節試樣夾持力。

變形測量系統

根據不同材料、不同規格配備多種電子引伸計，還可配備數字式大變形引伸計（變形測量范圍寬、準確度高、響應快的測量系統）。可實現變形較大的材料如橡膠、塑料等的高準確度測量。

急?？刂崎_(kāi)關

在遇到意外情況下，能夠可靠地鎖定設備。

控制傳動系統

采用進口全數字式交流伺服器，控制高精度、高響應頻率的交流伺服電機，保證傳動系統效率高，噪音低，傳動平衡，并保證速度允許誤差不超過±0.2%。

液晶智能操作面板

創新人體工學設計，全新用戶體驗黃金屏寬，無極變速操作，“力、位移、變形”實時數據顯示。

領馭控制系統

領馭控制器，是三思泰捷自主研發的新一代專業測控系統，三閉環功能，實現力值、位移、變形（包括引伸計、大變形、千分表）全閉環控制，且可相互平滑切換。

LeaderTest試驗軟件

獨立自主知識產權，窗口化設計，操作簡單靈活，可根據不同行業用戶需求編制測試方案，兼具硬度測試功能，可一機多用。

CMT型號說明

舉例說明
