廣州儀德精密科學(xué)儀器股份有限公司（原廣州市儀德科學(xué)儀器有限公司）創(chuàng)立于2005年，一直堅(jiān)持服務(wù)于國(guó)內(nèi)實(shí)驗(yàn)分析領(lǐng)域，專注于各類儀器的研究制造與營(yíng)銷服務(wù)，是一家專門為客戶打造一站式、全鏈條和“交鑰匙”實(shí)驗(yàn)室而組建的高新技術(shù)企業(yè)。

公司產(chǎn)品資源豐富，種類齊全，涵蓋實(shí)驗(yàn)室通用儀器、化學(xué)分析、表面科學(xué)等，如全譜直讀光譜儀、波長(zhǎng)\能量色散型X射線熒光光譜儀、電感耦合等離子體發(fā)射光譜儀、輝光放電光譜儀、紫外可見(jiàn)分光光譜儀、分子熒光光譜儀、原子吸收光譜儀、掃描電鏡、原子力顯微鏡、金相顯微鏡、氧氮?dú)浞治鰞x、碳硫分析儀等。

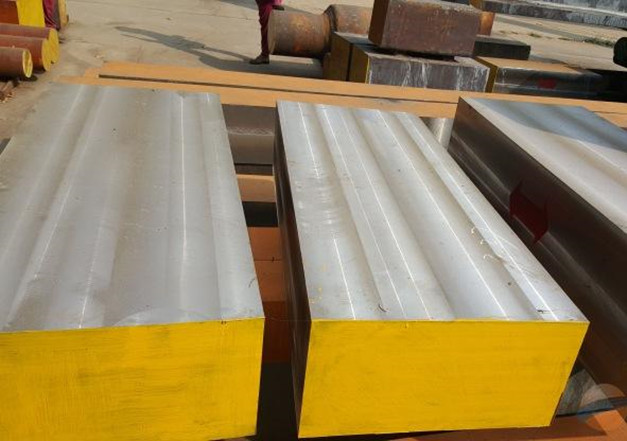

H13模具鋼簡(jiǎn)介

H13屬于熱作模具鋼，是在碳工鋼的基礎(chǔ)上加入合金元素而形成的鋼種，執(zhí)行標(biāo)準(zhǔn)GB/T1299—2014；統(tǒng)一數(shù)字代號(hào)為T23353；牌號(hào)為4Cr5MoSiV1。可用于模鍛錘鍛模、鋁合金壓鑄模、熱擠壓模具、高速精鍛模具及鍛造壓力機(jī)模具等。

在中溫（~600°）下的綜合性能好，淬透性高（在空氣中即能淬硬），熱處理變形率較低，其性能及使用壽命高于3Cr2W8V，H13鋼的含碳量在0.5％以下。

H13模具鋼的硬度是多少？

退火，245~205HB，淬火，≥50HRC

H13模具鋼有哪些主要特性？

1.具有高的淬透性和高的韌性

2.中等和高的切削加工性；中等抗脫碳能力

3.熱處理的變形小

4.優(yōu)良的抗熱裂能力，在工作場(chǎng)合可予以水冷

5.中等耐磨損能力，采用滲碳或滲氮工藝來(lái)提高表面硬度，但要略為降低抗熱裂能力

6.在較高溫度下具有抗軟化能力，但使用溫度高于540℃（1000℉）硬度出現(xiàn)迅速下降（即能耐的工作溫度為540℃）

7.含碳量較低，回火中二次硬化能力較差

8.可用于制作航空工業(yè)上的重要構(gòu)件

H13模具鋼加工處理工藝

淬火規(guī)范：溫度1020--1050度，

冷卻介質(zhì)：油或空氣，

硬度HRC：56--582

回火規(guī)范：溫度560--580度

冷卻：空冷，回火硬度HRC：47--493

通常采用兩次回火，第二次回火溫度應(yīng)比第一次低20度。

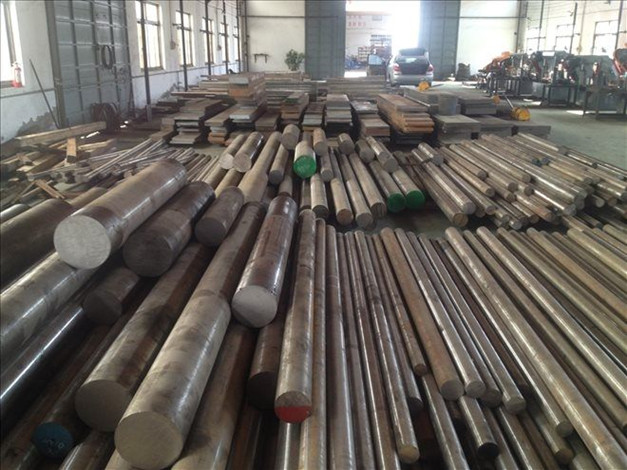

H13模具鋼應(yīng)用在哪些地方？

H13模具鋼釩含量較高，故中溫（600度）性能比4Cr5MoSiV鋼要好，是熱作模具鋼中用途很廣泛的一種代表性鋼號(hào)。

廣泛應(yīng)用于制造沖擊載荷大的鍛模，熱擠壓模，精鍛模；鋁、銅及其合金壓鑄模，還有制作航空工業(yè)上的重要構(gòu)件。

如何運(yùn)用手持光譜儀對(duì)H13鋼材進(jìn)行測(cè)定？

H13屬于熱作模具鋼，是在碳工鋼的基礎(chǔ)上加入合金元素而形成的鋼種，具有高的淬透性和高的韌性。

作為一種使用廣泛和較具代表性的熱作模具，H13鋼熱處理的變形小，優(yōu)良的抗熱裂能力，在工作場(chǎng)合可予以水冷，廣泛應(yīng)用于制造沖擊載荷大的鍛模，熱擠壓模，精鍛模；鋁、銅及其合金壓鑄模，甚至是可用于制作航空工業(yè)上的重要構(gòu)件。

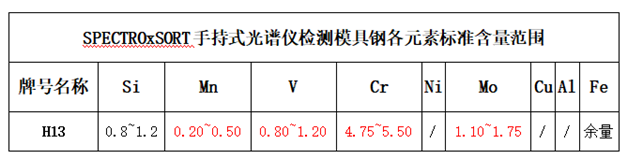

H13模具鋼成分

德國(guó)斯派克手持式X熒光光譜儀，能夠在金屬牌號(hào)鑒別方面做出較大的應(yīng)用，運(yùn)用斯派克手持式光譜儀對(duì)H13模具鋼進(jìn)行分析檢測(cè)，金屬分析速度快，時(shí)間短，分析精準(zhǔn)度高。

運(yùn)用斯派克手持式X熒光光譜儀可對(duì)金屬牌號(hào)進(jìn)行分析，檢測(cè)金屬元素，SPECTROxSORT可較短的分析時(shí)間給出金屬牌號(hào)以及實(shí)驗(yàn)室級(jí)的材料化學(xué)組成分析結(jié)果。而對(duì)于復(fù)雜基體分析如環(huán)境監(jiān)測(cè)分析，xSORT無(wú)需復(fù)雜的樣品前處理，即可取得同類設(shè)備無(wú)法取得的低的元素檢測(cè)下限。

此外，斯派克光譜儀還能滿足多種金屬基體材料以及土壤，塑膠，礦石等多種復(fù)雜材料的光譜化學(xué)成分分析需要。
